特种铝酸盐无机防腐砂浆是由高分子聚合物乳液、特种胶凝材料、优质骨料按特殊工艺混合而成，该砂浆具有优异的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐磨、耐老化等性能，适用于水利、港口工程、公路、桥梁、冶金、化工、工业与民用建筑等钢结构和钢筋混凝土结构的防渗、防腐护面和修补工程。
一、应用范围
1、建筑结构混凝土加固，人防设施防水堵漏
2、水库大坝、港口防渗处理
3、热水池、垃圾填埋场、化工仓库、化工槽等防化学品腐蚀建筑
4、路面、桥面、隧道、涵洞混凝土修补
5、地下车库，地下室，水塔，储罐，大型容器，粮仓，山洞等防水防腐蚀处理。
6、钢结构和钢筋砼防水
7、能在潮湿基面上直接施工，与多种基材具有良好的粘结力。
二、性能指标
GB 50212-2014《建筑防腐蚀工程施工规范》
GB 50046-2008《工业建筑防腐蚀设计规范》
|
试验项目 |
技术指标 |
||
|
聚丙烯酸脂乳液水泥砂浆 |
阳离子氯丁胶乳水泥砂浆 |
环氧乳液水泥砂浆 |
|
|
抗压强度（MPa） |
≥30.0 |
≥30.0 |
≥30.0 |
|
抗折强度（MPa） |
≥4.5 |
≥4.5 |
≥4.5 |
|
与水泥砂浆黏结强度（MPa） |
≥1.2 |
≥1.2 |
≥1.8 |
|
抗渗等级（MPa） |
≥1.5 |
≥1.5 |
≥1.5 |
|
吸水率（%） |
≤5.5 |
≤4.0 |
≤4.0 |
|
初凝时间（min） |
＞45 |
— |
|
|
终凝时间（h） |
＜12 |
— |
|

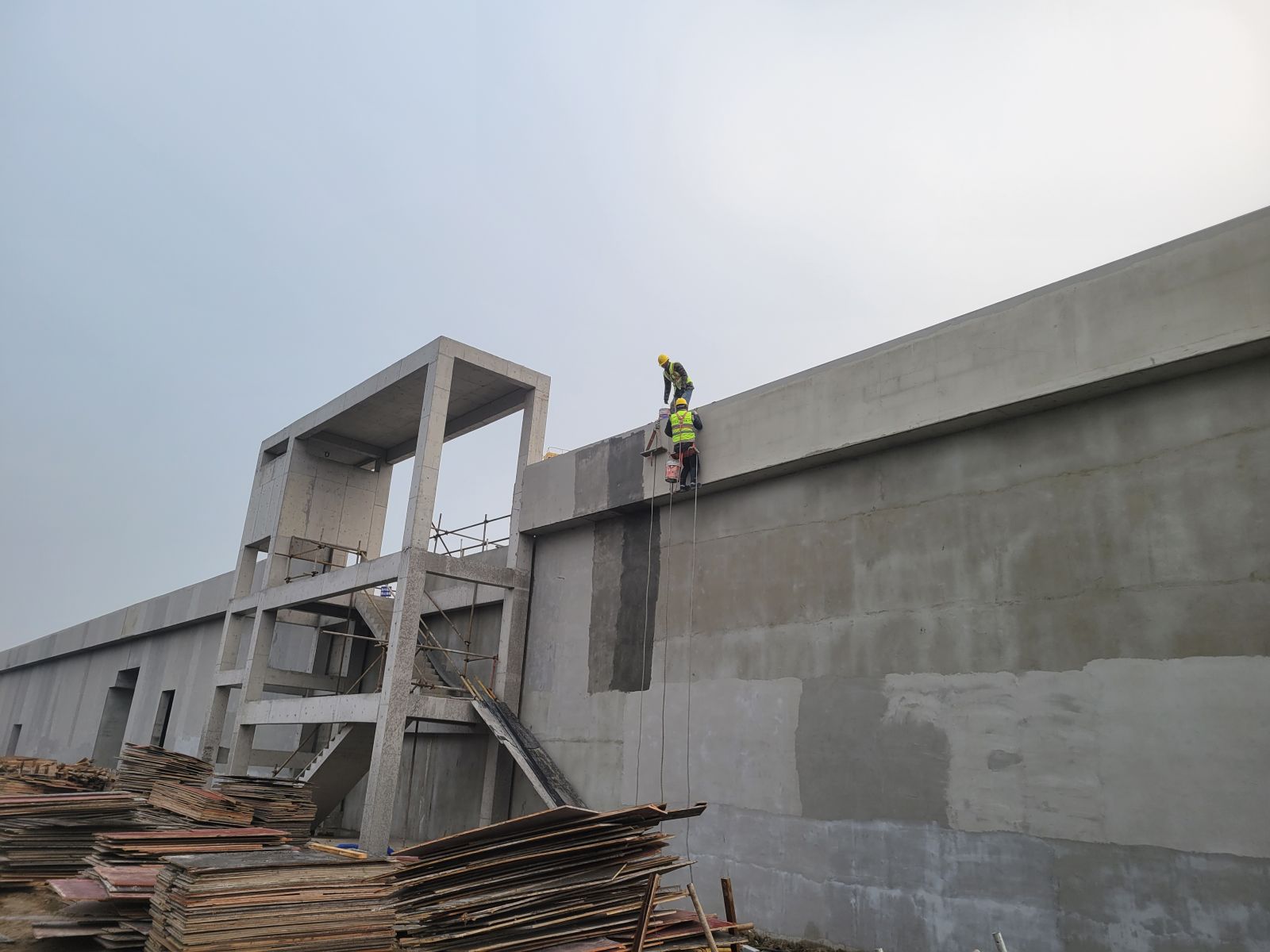

三、施工工艺
1、基面处理：凿除旧混凝土面剥蚀层，将基面清理干净，找平，保持无裂缝、无松动；阴阳角做成圆弧角；将尖锐的地方磨平。施工前5分钟湿润基面，配制氯丁胶乳防水素浆，在基面表面涂约1mm厚的底层素浆。
2、防水层施工配制好防水砂浆，进行铺抹，胶乳与干料按14%～16%比例混合搅拌均匀即可。搅拌好的砂浆应注意防晒避风。
3、铺筑面积大时可用机械喷涂，分格施工。
4、施工后的砂浆层须养护7天。
四、产品特点
1.与普通水泥砂浆相比，它抗拉强度高，抗拉弹性模量较低、且耐磨、耐腐蚀、抗渗、抗冻性能优异，与老混凝土具有良好的粘接性能，适用到防腐、防渗等工程中，还可以用于因碳化、气蚀、冻融破坏及化学侵蚀而引起的混凝土表面开裂、表面剥落破坏的修补。
2.铝酸盐无机防腐砂浆会形成坚固致密的憎水物质，充填、堵塞混凝土、砂浆在硬化过程中形成的毛细孔隙和水通道，具有极强的增水性和潮气的排斥性，从而赋予混凝土结构物与水泥制品优异的防水防腐性能。
3.具有防水、抗裂、抗拉伸、抗折弯、早强、抗渗、防漏、防潮、耐酸碱等优点。
4.防水等级高，抗渗压力可以达到1.8兆帕以上，铝当量在15%以上。
5.操作简便，可喷涂可压抹，可用于非挖基层施工面内衬修复专用材料。
五、包装贮存
1、本品包装规格为 粉料：50kg/袋。
2、宜存放在室内干燥、通风、防潮、防雨环境中，保质期6个月。
3、本产品无毒、无味、无辐射，符合环保要求，可按一般货舱物贮存运输。
